近幾年PE-RT II型溫泉管又有（yǒu）了（le）新的發展（zhǎn），目前己烯共聚的高密度II型耐熱聚乙烯(PERT II型)的（de）材料強度達到PE100級，與（yǔ）其他型號的同類材料相比，具有更卓越的性能，是目前（qián）性能比較好的大口徑PERT II型（xíng）管材專用材料。

PE-RT II管優勢特點

PE-RT II管（guǎn）材無需交聯即具有優良的長期靜液壓強度，具有可焊接性，並可采用所有的熔接方法，PE-RT II材料抗衝擊、耐開裂強度性極好（hǎo），且柔韌性和長期蠕變性能好，具有與傳統高密度聚乙烯相（xiàng）同的良好的（de）耐低（dī）溫 (-40℃)性能，長期工（gōng）作的zui低工作溫度為-30℃，並能耐高溫，因此適用於工業用及民用（yòng）建（jiàn）築（zhù）冷熱水管路（lù）係統、飲用水係統、熱力預埋管、地麵輻射采暖（nuǎn）係統（tǒng）以（yǐ）及高（gāo）溫地源熱泵係（xì）統等，尤其在北（běi）方應用於城鎮（zhèn）供（gòng）熱係統二次管網PE-RT II型耐熱聚（jù）乙烯預製直埋保溫複合（hé）管。

PE-RT II管按其共聚單體不同分為三種：

1.乙烯與辛（xīn）烯共聚-耐熱（rè）聚乙烯（xī）(C2+C8)；

2.乙烯和己烯共聚-耐熱聚乙烯(C2+C6)；

3.乙烯和丁烯共聚（jù）的耐熱聚乙烯(C2+C4)。

PE-RT II管材優勢特點如下：

1、耐低溫脆性

PERTⅡ本身隸屬於PE一係（xì）列的改性型產品，所以在整個結（jié）構中與PE結構相似，低溫脆性低達-40℃。

2、優異的耐高溫性能。

眾說周知PE的長期使用溫度zui高為40℃，PPR的長期使用溫度zui高為70℃，而PERTⅡ管材（cái）在耐溫方麵較以上兩者類產品略有提升，PERTⅡ熱力管道長期使用溫度zui高為80℃。外推（tuī）長期（20℃，50年）zui小靜液壓強度超過（guò）10.0MPa，達到PE100級管（guǎn）道要求。0℃工作環境下，長期（50年）設計壓力高達1.0MPa。110℃下，靜液壓試驗已經超過10000h，管道具（jù）有傑（jié）出（chū）的抗老化能力。任（rèn）何溫度下（直至110℃），8760h之前靜液（yè）壓預測強度（dù）曲線無拐點，管道無脆性破壞。

3、較高的承壓能力（lì）

GB/T18991-2003中規定的使用條件級別2（長期輸送70℃熱水），設（shè）計壓力為0.8MPa的條件下進行比較，管材的公稱外徑為 25mm。

4、多（duō）樣（yàng）的施工方式

Ⅱ為（wéi）熱塑性塑料，所以在連接方麵可以通過加熱使產品相互連（lián）接，並可將產品回收（shōu）利用。  dn63以上管材、管（guǎn）件；

dn63以下管件、管件；

dn20-dn250管材、管件；

上（shàng）述連接方式有效的避免了（le）在連接過（guò）程中其他外來（lái）金屬離子的引入，另一方麵連接處均為同等材質，本體（tǐ）連接使使用（yòng）年限達到（dào）統一（yī），且在使用時避免（miǎn）了溫差（chà）較（jiào）大帶來的風險。

5、可滿足熱力輸送的（de）大（dà）口徑塑料管道（dào）

PERTⅡ管道原料采用雙峰分子量（liàng）分布結構，樹脂（zhī）具有低熔垂（chuí）特性。可擠出生產用於熱水輸送的大口徑塑料管道原料。原材料具（jù）有低熔垂（chuí）的加工特性，zui大口徑可生產至500mm，完全滿足熱力（lì）輸送中大流量的要求。

6、極高的耐慢速裂紋增長與耐應力（lì）開裂性能

管材的耐慢速裂紋增長試驗已超過（guò）2000h 全切口蠕變（biàn）試（shì）驗，已通過10000h試驗。管道（dào）優（yōu）異抵禦外部環境破壞的能力，確保（bǎo）管道在整個壽命周期的使用安全。目前除了PE燃氣管材對此項有要求外，其（qí）他產品均未提出耐慢速裂紋增長與耐應力開裂性能要求，產品本身為了在施工使用壽命（mìng）及使用方便的目的，將高端產品的性能優勢帶入PE-RⅡ管材產品中，更好的保證產品使用年限。

PE-RT II型作為供熱（rè）管道（dào）在集中供熱二次管網中有什麽特點呢？

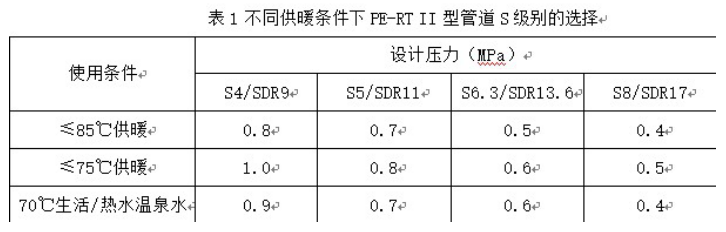

在中國，采暖（nuǎn）方式（shì）的選擇是根據建築類型和所在地區的氣象條（tiáo）件、能源狀況以（yǐ）及技術經濟等情況的比較來確定的。通（tōng）常（cháng），一年中累計90天以上日平均（jun1）溫度低於5℃的地區，宜采用（yòng）集中供暖（nuǎn）；實際應（yīng）用中，二次管網的熱水經過換熱站之後通常溫度都不太高。如果戶內采用散（sàn）熱器采暖（nuǎn），供回（huí）水溫度約為60-80℃，運行壓力基本在0.8MPa以下（xià），根據（jù）《Ⅱ型耐熱聚乙烯(PE-RTⅡ)低溫直埋（mái）供熱管道設計與施工（gōng）規範》DB37/T 5021-2014 的規定，按照50年的設計要求，在不（bú）同（tóng）的供暖條件下PE-RTII型管道的承壓能力及S級（jí）別選擇見（jiàn）表1

由以上表可（kě）以看出，PE-RT II型管道一般選用S5係列即可滿足小區集中供暖管網的（de）運（yùn）行溫（wēn）度、1、壓力要求

2、使用壽命

目前鋼管的設計使用（yòng）壽（shòu）命為25年，但在實際使用中，由於管道腐蝕等（děng）原因，管（guǎn）道在使用10年後就會陸（lù）續出現破裂，管網的輸送能力逐年下降。PE-RT II型管道作為一種新型管道具有耐腐蝕性、使用壽命更長。根據《塑料管道係統 用外推法（fǎ）確（què）定（dìng）熱塑性塑料材料以管材形式的長期靜液壓（yā）強度》GB/T18252-2008的規定，可以推算出PE-RT II型管道在80℃條件下可使用超過50年。

3、PE-RTII型管道的流體輸送（sòng）能力

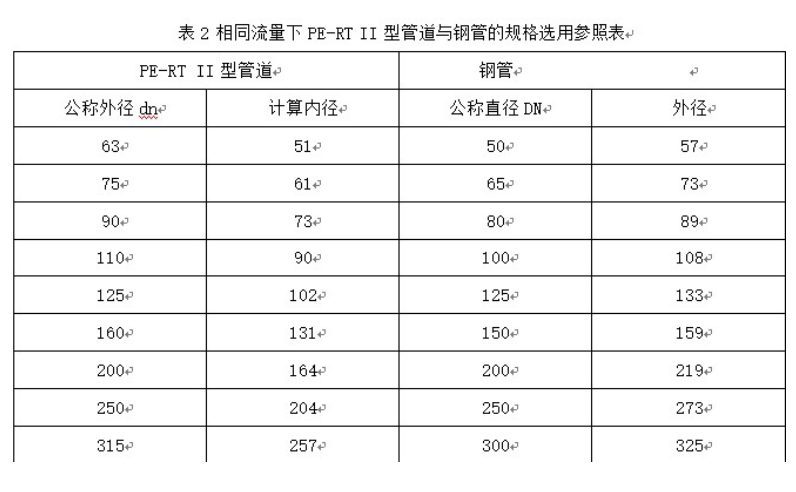

與鋼管比較，PE-RT II型管道的摩擦阻力小（xiǎo），同樣內徑的管（guǎn）材流量是鋼管的1.25倍，隨著鋼管的腐蝕，內壁會變（biàn）得更加粗糙，流（liú）量（liàng）也會逐年降低（dī），相同流量的情（qíng）況（kuàng）下，PE-RT II型管道與鋼管的規格選型見表2

4、PE-RTII型管道的保溫性能

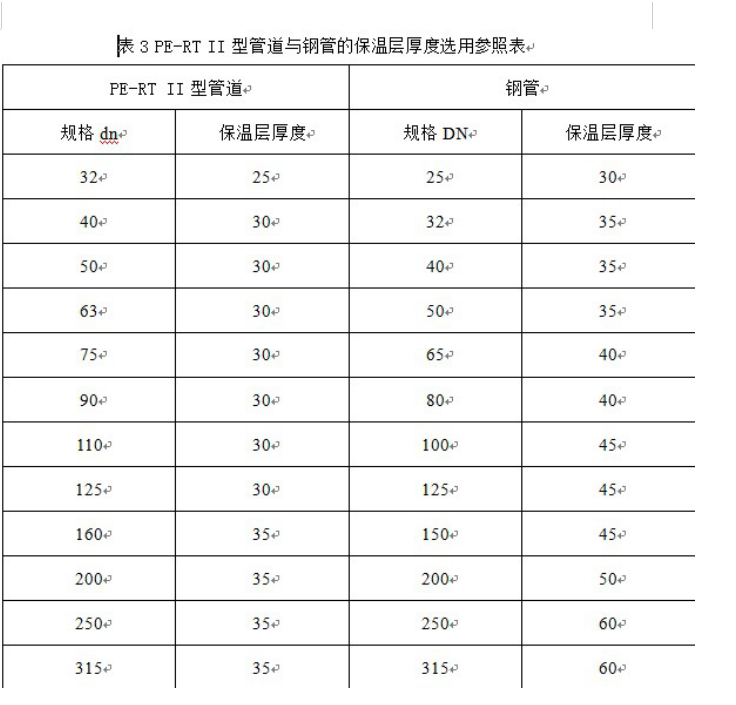

PE-RT II型供熱管道與鋼管相同，都采用工作管、保溫層、外護管三位一體的保溫結構，由於PE-RT II型材料的導熱係數為鋼管的1%，即管材本身具有（yǒu）較好的保溫性能，且（qiě）PE-RT II型管道、保溫層、外（wài）護管的熱膨脹係（xì）數基本一致，會成為一個整體，不易分層（céng）、脫落，管道保溫效果優於鋼管，在相同（tóng）的外界溫度條件下，更節約（yuē）保溫材料。以輸送80℃熱水（shuǐ）為例（lì），相（xiàng）同流量的外界溫（wēn）度下，PE-RT II型管道與鋼管的（de）保溫層厚度選型見表3

5、PE-RTII型（xíng）供熱管道的連（lián）接性能

5.1連接方式（shì）

鋼管焊接對工人要求較（jiào）高，連接及檢驗成本高，PE-RT II型管道管材與管件（jiàn）采用對電熔連接和對接焊連接（jiē），與鋼管（guǎn）、閥門（mén）等管（guǎn）道附件采用（yòng）法蘭連接，整個連接過程簡單、易掌握，對操作工人要求低（dī），接頭連接強度高於（yú）管材本身強度，相同條件下，安裝效率是鋼管的2~3倍，人工成（chéng）本降（jiàng）低50%。

5.2 連接強度檢測

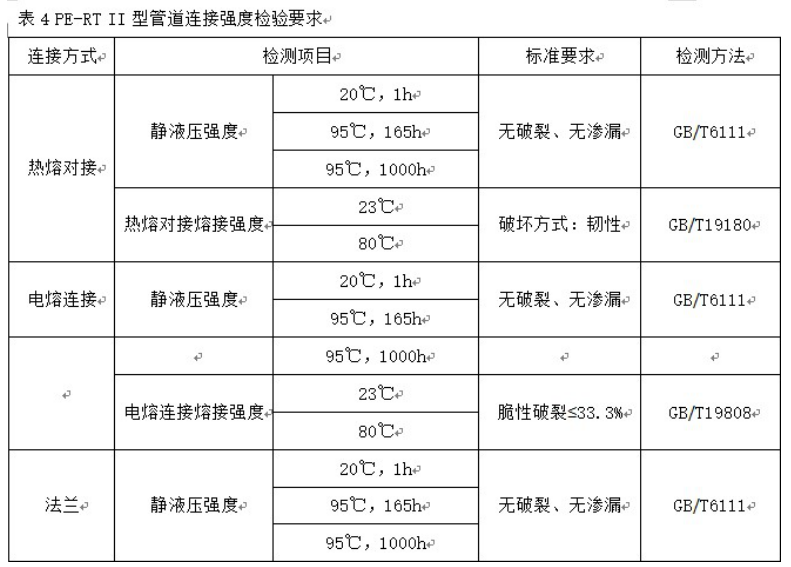

PE-RT II型管材、管件參照GB/T28799-2012執行，管道連接強度要求詳（xiáng）見表4

PE-RT II管材應用領域

PE-RT II型管材料抗衝擊、耐開裂（liè）強度性極好，且柔韌性和長期蠕變性能好（hǎo），具有與（yǔ）傳統高密度聚乙烯相同（tóng）的良好的耐低溫 (-40℃)性（xìng）能，長期工作的zui低工作溫度為-30℃，並能（néng）耐高溫，因此適用於工業用及民用建築冷熱水管路係統、飲用水係統、熱力預埋管、地麵輻（fú）射采暖係統以及高溫地源熱泵係統等，尤其在北方（fāng）可應用（yòng）於城鎮供熱係統二次管網PE-RT II型預（yù）製直埋保溫管。

參考資料：GB/T28799.2-2012《冷熱水用耐熱聚乙（yǐ）烯（PE-RT）管道係統》
